選擇智慧路燈的照明標準需綜合道路功能、環境需求、節能目標及智能控制特性,以下是智慧桿網從標準依據、核心參數、影響因素到落地流程的詳細指南:
一、照明標準的核心依據與規范
1. 國家標準與行業規范
- 《城市道路照明設計標準》(CJJ 45-2015):規定不同道路類型的照度、均勻度、眩光限制值,是最核心的設計依據。
- 《建筑照明設計標準》(GB 50034-2013):適用于園區、廣場等非道路場景的照明設計。
- 《智慧燈桿技術規范》(DB44/T 2193-2019)等地方標準:結合智能功能對傳統照明標準的補充(如智能調光、傳感器聯動)。
2. 國際標準參考
- CIE(國際照明委員會)標準:如CIE 115-2010《道路照明指南》,強調視覺舒適度與能效平衡。
- 美國IESNA標準:側重道路安全與能源效率(如《RP-8-14:Roadway Lighting》)。
二、照明標準的核心參數與指標
1. 基礎照明參數
2. 智慧路燈特有的擴展參數
- 智能調光響應時間:當傳感器檢測到行人/車輛時,照度調整的時間(≤5秒)。
- 動態照度調節范圍:如深夜時段照度可降至標準值的50%~70%(節能模式)。
- 傳感器聯動精度:光照傳感器、雷達等對環境變化的感知靈敏度(如光照≤500lux時自動開啟路燈)。
三、照明標準的選擇流程與影響因素
1. 第一步:確定道路類型與功能

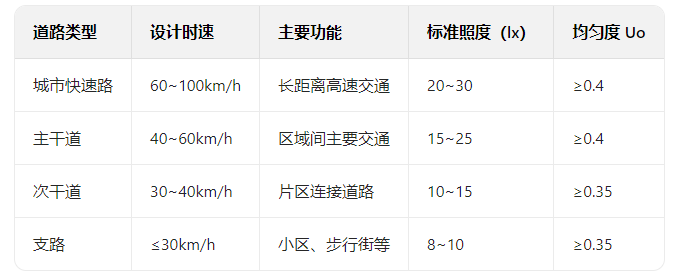

- 按道路等級劃分(見下表):
- 特殊場景:
- 隧道出入口:照度需從隧道外的1000lx漸變至隧道內的30~50lx(避免視覺突變)。
- 學校、醫院周邊:眩光限制更嚴格(GR≤45),照度取上限(如支路取15lx)。
2. 第二步:環境與氣候修正
- 氣候因素:
- 多雨多霧地區(如南方沿海):照度需提高20%~30%(光線散射強,實際有效照度降低)。
- 嚴寒地區:燈具結霜影響透光率,維持系數MF取0.65(常規0.7)。
- 周邊光環境:
- 商業區廣告牌密集:背景光較強,路燈照度可降低10%~15%(避免光污染)。
- 郊區無背景光:照度需提高10%(增強路面與背景的對比度)。
3. 第三步:智慧功能與節能目標融合
- 智能調光策略:
- 時段調光:22:00-6:00照度降至標準值的50%(如主干道從20lx調至10lx),配合人車流量傳感器動態調整。
- 人車感應調光:雷達檢測到行人/車輛時,30米范圍內照度提升至100%,離開后10秒恢復節能模式。
- 能效標準:
- 需滿足《道路和隧道照明用LED燈具能效限定值及能效等級》(GB 37478-2019),能效等級≥2級(如100W燈具光通量≥11000lm)。
- 可再生能源適配:

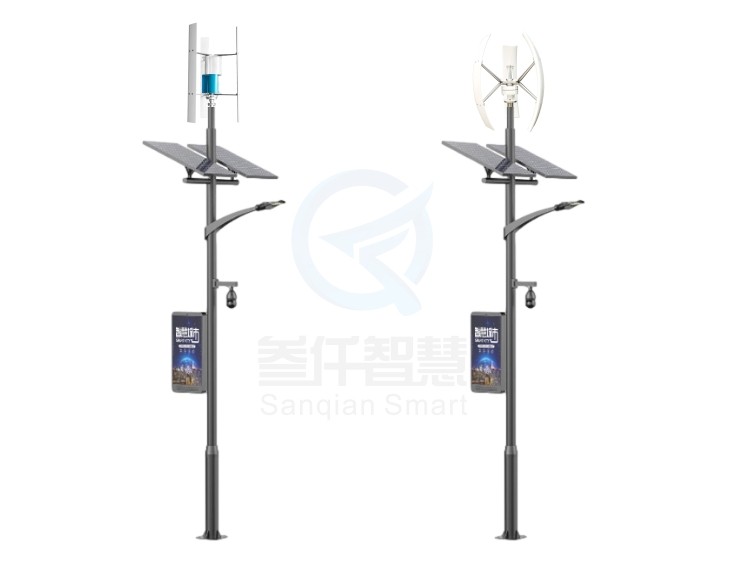

- 太陽能路燈:需根據當?shù)啬昃照諘r長(如北方地區≥2000小時/年),調整儲能電池容量與照明時長(如每天亮燈10小時,備用3天陰雨)。
4. 第四步:眩光與光污染控制
- 燈具安裝角度:
- 懸挑長度≤1.5米,仰角≤15°(避免光線直射駕駛員眼睛)。
- 居民區路燈需避免垂直照向建筑窗戶(如高度6米時,光源投射點距建筑≥3米)。
- 遮光罩設計:
- 采用截光型或半截光型燈具(光強在90°方向≤10cd/1000lm),減少上射光(上射光比例≤10%)。
四、智慧路燈照明標準的落地工具與案例
1. 光照模擬軟件驗證
- 使用DIALux、AGi32等軟件輸入道路參數(寬度、燈具高度、配光曲線),模擬照度分布與均勻度,確保符合標準。
- 案例:某城市主干道寬16米,雙側布燈,LED路燈高度8米,模擬顯示平均照度22lx,均勻度0.42,GR=48,滿足主干道標準。
2. 智能控制系統集成
- 采用單燈控制器+云端平臺,實時監測照度并調整:
- 當實測照度低于標準值10%時(如20lx→18lx),自動提升燈具功率10%。
- 結合天氣預報,雨天提前將照度提升至標準值的120%。
3. 驗收與維護標準
- 驗收指標:
- 安裝后實測照度偏差≤±15%(如標準20lx,實測17~23lx合格)。
- 均勻度Uo實測值與設計值偏差≤5%。
- 維護周期:
- 每季度清潔燈具(積塵導致照度下降約10%~15%),每年檢測光源光衰(超過30%時更換)。
五、注意事項:傳統路燈與智慧路燈的標準差異
通過以上步驟,可系統性選擇符合場景需求的照明標準,同時發揮智慧路燈的智能調節優勢,在滿足照明質量的前提下實現節能30%~50%。實際項目中建議聯合照明設計師、智能控制系統廠商進行方案定制,并參考《智慧燈桿系統設計與工程建設指南》等最新行業資料調整參數。
