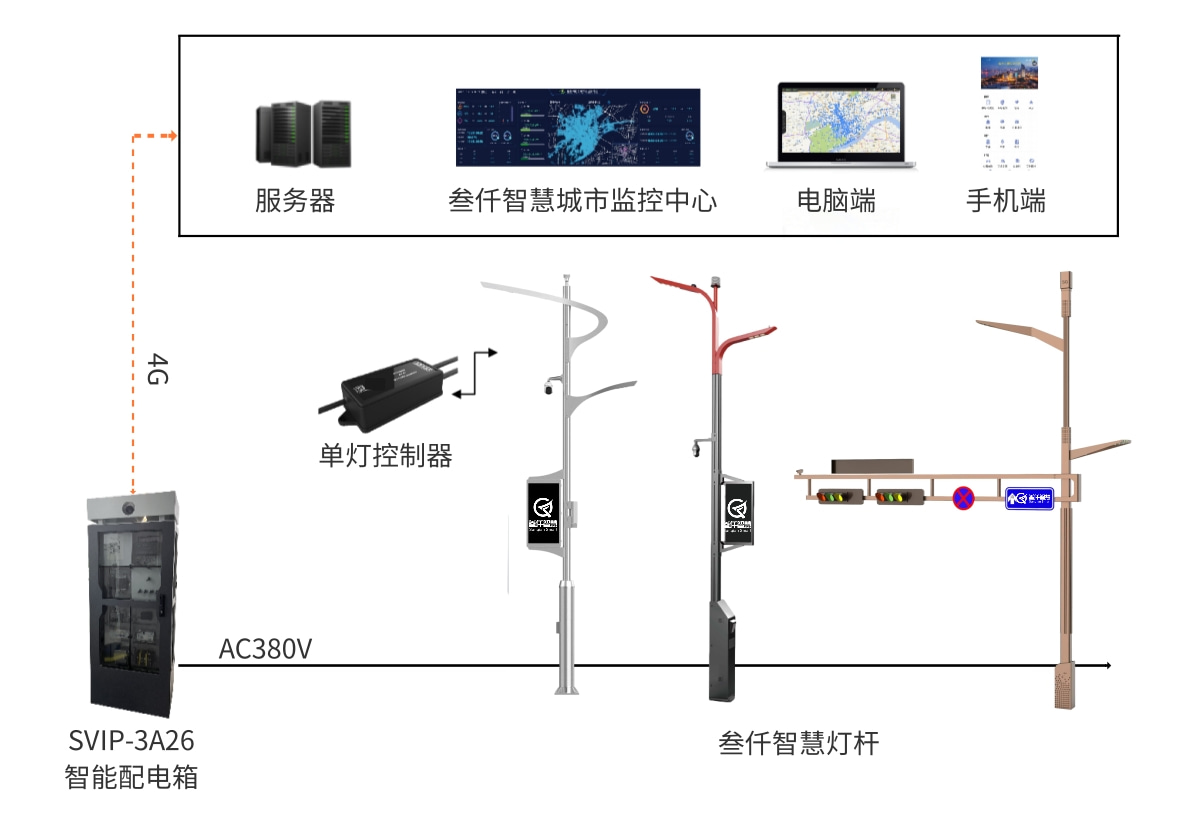

在城市道路建設中,我們道路路口位置需要通過智能照明配電箱主要滿足視頻監控、卡口、違法行為檢測、環境檢測等的需要,在外形顏色最好與智慧路燈桿相同或其它;并且具備智能開鎖和其他狀態檢測可選,所以且位置的智能照明綜合配電箱需要根據景觀方案統籌考慮設計,下面筆者就介紹一下智慧路燈桿項目中多箱合一的一些設計原則及方案。
一、城市道路智能照明配電箱整合原則
1)道路上設置的主要配電箱包括:道路照明控制、治安、交通、路政及通信設備等配電箱。
2)在綜合考慮各類配電箱要求的前提下應整合的配電箱包括:治安監控、智能卡口、道路交通可變信息標志、交通監控、電子警察、道路監控、流量監測光纜交接和無線通信等設施的配套配電箱。
3)應合箱設施中經論證不具備合箱條件的可獨立設箱,應與智慧燈桿及道路環境景觀整體協調。
二、城市道路智能照明配電箱布設原則
1)智能照明配電箱宜布設在綠線邊、地塊內隱蔽位置、建筑物內,可布設在公共設施帶、路邊綠化帶內,不應布設于路口人行道、居住小區和商業設施等進出口處。
2)智能照明配電箱布設應不影響道路交通,箱體應安全可靠、維護便捷。
3)道路上其他各類配電箱,應在整合后集中、有序和規范布設。
4)智能照明配電箱布設于內側設施帶/綠化帶時,應設置在距離路口人行道至少10m的路段內,宜中心對齊布設,并距離路緣石內邊線0.4m。
5)智能照明配電箱布設于外側設施帶/綠化帶時,應貼近綠線設置,宜遠離人行道外邊線至少2m,以便采用組合綠化的形式遮擋。
三、智能照明配電箱設計原則
1)智能照明配電箱應與智慧燈桿配套設置,道路綜合箱的倉位數量應與智慧燈桿安裝設備的系統構成相匹配并有預留。
2)智能照明配電箱應通過8根100mm的鋼管和配套手孔連通,箱體開門方向應結合行人、車輛及維護便捷性而定,智能照明配電箱混凝土基礎頂面應高出地坪15cm,智能照明配電箱以及相關金屬構件應接地。
3)智能照明配電箱防護等級應不低于IP55等級,使用壽命應不小于20年。
4)箱體應根據設備管理需求,采用分倉設計,配電箱內的每個倉位應有接地、管道和安裝支架等;箱體設計要考慮到長遠功能需求,預留相應的位置空間。
5)箱頂應有斜度,宜用夾層結構,具有阻隔陽光輻射熱的效果。箱體材料宜采用S304不銹鋼,確保機械強度和熱力性能滿足功能和技術要求。
6)箱體顏色宜采用灰色,箱體應進行防粘貼處理。
7)配電箱宜配備智能監控管理系統,實時監測箱體環境參數和運行狀態。宜采用智能門鎖,實現遠程開關門、門鎖狀態監測、開關門記錄追蹤等功能。
四、智能照明配電箱設置要求
1、道路公共設施帶在公共設施帶布設各類箱體應滿足以下要求:
a、在人行道寬度小于2m的道路不宜設置各類箱體。
b、公共設施帶內設置禁止設置區不得設置各類箱體,即路口人行道弧形轉彎段及人行橫道線范圍以內。
c、箱體設置邊緣距離人行道路緣石內側0.4m。
d、電力箱設置應滿足以下要求:
充分結合道路上用戶實際需求,進行合理預留,設施帶內的電力箱進行整合,一個路格或150米單側同一功能設置不得超過1個電力箱。
2、光交箱設置應滿足以下要求:
長度小于300m的路段,單側總數不宜超過1個;長度大于300m小于900m的路段,單側總數不宜超過3個;長度大于900m的路段,單側總數不宜超過4個;同一路段上單側的多個光交箱間距應不小于100m;同一路段內,同一權屬單位單側獨立設置的光交箱應不超過1個。光交箱設置在公共設施帶時,宜采用地埋式箱體進行隱蔽設置。
3、綜合設備箱設置要求:
道路交叉口及周邊80米內,智慧燈桿需安裝監控設備的,單側總數不宜超過1個;
4、綜合電源箱設置要求:
服務半徑小于300米的路段,單側總數不宜超過1個;道路隔離帶中設置要求隔離帶寬度大于3m,可設置箱體,箱體與隔離帶中心對齊。
5、智能配電箱在道路兩側的公共綠地內布設各類箱體應滿足以下設置要求:
1)道路箱體根據所屬專業及權屬單位不同在塊狀綠地中有序設置,應在綠地中靠側或側后隱藏設置,不得阻礙綠化以及主要景觀的景觀視線。
2)道路箱體的設置與綠化的邊界的距離宜不小于1.5m,便于進行綠化遮擋與裝飾。
3)箱體的設置應滿足箱體的日常使用以及操作門開合。檢修通道宜結合現有園路靠側靠后預留,若需新增檢修通道,寬度控制在0.5m以內,鋪裝材質應與綠化景觀相協調,不得破壞綠化完整性。
箱體美化要求特色街區可結合箱體周邊的城市環境背景,采用與整體大背景相近的色彩或外裝飾,或與周邊的城市雕塑結合考慮整體設計,弱化箱體對城市景觀環境的視覺沖擊。綠地內的箱體宜采用與綠化景觀相協調的色彩或與綠地景觀相結合的方式進行裝飾,有條件的可進行垂直綠化裝飾。
