智慧路燈的功能搭配設計標準

來源：智慧桿網 時間：2025-05-28 09:00:00

智慧路燈的功能搭配設計需結合智慧城市需求、應用場景、技術標準及用戶體驗，形成系統性的集成方案。以下智慧桿網從設計原則、功能模塊、場景適配、技術標準等維度，梳理其核心設計標準：

一、智慧路燈功能搭配設計原則

1. 需求導向原則

- 以實際應用場景為核心（如城市道路、園區、景區、鄉村等），避免功能冗余。例如：

- 城市主干道需側重5G基站、交通監控、信息發布等功能；

- 工業園區側重充電樁、環境監測（如粉塵、噪音）、安防監控；

- 景區側重文旅信息屏、Wi-Fi覆蓋、應急報警按鈕。

2. 兼容性與集成性原則

- 各功能模塊需采用統一的硬件接口（如RS485、TCP/IP）和通信協議（MQTT、HTTP），確保數據互通。

- 硬件結構需預留擴展空間（如模塊化插槽），便于后期功能升級（如從4G基站升級至5G）。

3. 安全性與可靠性原則

- 電氣安全：符合GB 7000.1《燈具第1部分：一般要求與試驗》，具備防雷接地（接地電阻≤4Ω）、防水防塵（IP65及以上）、抗風等級（≥12級臺風）。

- 數據安全：敏感數據（如監控視頻、環境數據）需加密傳輸，符合《信息安全技術 個人信息安全規范》（GB/T 35273）。

4. 節能環保原則

- 優先選擇低功耗模塊（如LED照明、低功耗傳感器），支持太陽能/風能互補供電，符合《綠色照明工程技術規定》（JGJ/T 163）。

二、智慧路燈核心功能模塊及搭配標準

1. 基礎照明模塊

- 標準：照明參數需符合《城市道路照明設計標準》（CJJ 45），如：

- 主干道照度≥20lux，均勻度≥0.4；

- 支持智能調光（根據車流量、時間自動調節亮度），節能率≥30%。

2. 通信與數據模塊

- 5G/4G基站：需符合《5G移動通信網工程設計規范》（YD 5217），天線功率密度≤40μW/cm2（滿足電磁輻射安全標準GB 8702）。

- Wi-Fi/藍牙熱點：覆蓋半徑≥50米，支持IEEE 802.11ac協議，并發接入用戶≥30人。

3. 環境與安防模塊

- 環境監測：集成PM2.5/PM10、溫濕度、噪音傳感器，數據采集頻率≥1次/分鐘，精度誤差≤5%，符合《環境空氣質量標準》（GB 3095）。

- 安防監控：攝像頭分辨率≥4K，支持紅外夜視、AI人臉識別，存儲時長≥30天，符合《安全防范工程技術標準》（GB 50348）。

4. 便民服務模塊

- 充電樁：支持國標GB/T 18487.1，單樁功率≥60kW，充電接口防水等級IP67，具備漏電保護和過載保護。

- 信息發布屏：分辨率≥1920×1080，亮度≥500cd/m2，支持遠程更新內容，顯示視角≥170°。

5. 能源與管理模塊

- 智能供電：采用DC 24V/48V低壓供電，搭配鋰電池儲能（容量≥10kWh），支持市電/太陽能自動切換。

- 集中管理平臺：需兼容各功能模塊協議，實現遠程監控、故障預警（如燈具損壞、傳感器異常），響應時間≤10秒。

三、智慧路燈場景化功能搭配標準

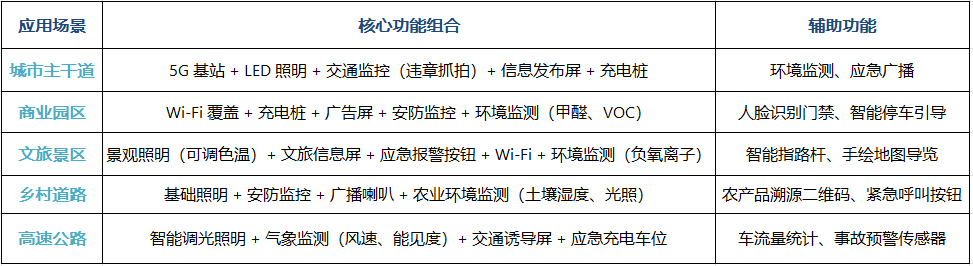

智慧路燈場景化功能搭配標準

四、智慧路燈技術集成與安裝標準

1. 硬件集成規范

- 燈桿負載：頂部設備總重量≤150kg，重心高度≤燈桿高度的1/3，抗風等級≥1.5倍當?shù)刈畲箫L(fēng)速（如沿海地區≥60m/s）。

- 散熱設計：5G基站、充電樁等發熱模塊需配備溫控風扇，外殼溫度≤55℃（環境溫度35℃時）。

2. 數據互通標準

- 采用統一協議（如Open Platform for Smart Cities，OPSC）或省級智慧城市平臺接口，實現與公安、交通、城管等系統的數據共享。

- 數據存儲：本地存儲≥7天，云端備份≥180天，支持區塊鏈技術確保數據不可篡改。

3. 安裝與維護標準

- 施工需符合《智慧城市路燈工程技術標準》（GB/T 36337），如：

- 接地系統：獨立接地極，接地電阻≤10Ω；

- 檢修口：燈桿底部設防水檢修門（尺寸≥300×400mm），便于線纜維護。

五、行業與國家標準參考

- 基礎照明：GB 7000.203《燈具第2-3部分：特殊要求道路與街路照明燈具》

- 通信基站：YD/T 5234《移動通信室外機柜技術要求》

- 充電樁：GB/T 22387《電動汽車充電站設計規范》

- 智慧城市：GB/T 36333《智慧城市頂層設計指南》

六、成本與效益平衡標準

1. 功能優先級排序：按“必需功能（照明、監控）＞高頻需求功能（充電樁、Wi-Fi）＞增值功能（廣告屏、環境監測）”分配預算。

2. 模塊化采購：避免“大而全”集成，如景區可先部署照明+信息屏，后期按需添加充電樁。

3. 運營模式：通過廣告投放、充電收費、數據服務等實現商業化運營，投資回收期建議≤5年。

通過以上標準，可確保智慧路燈功能搭配既滿足當前需求，又具備未來升級空間，同時兼顧安全性、經濟性與用戶體驗。實際設計時需結合項目所在地的政策文件（如地方智慧城市規劃）和業主需求，動態調整功能組合。
