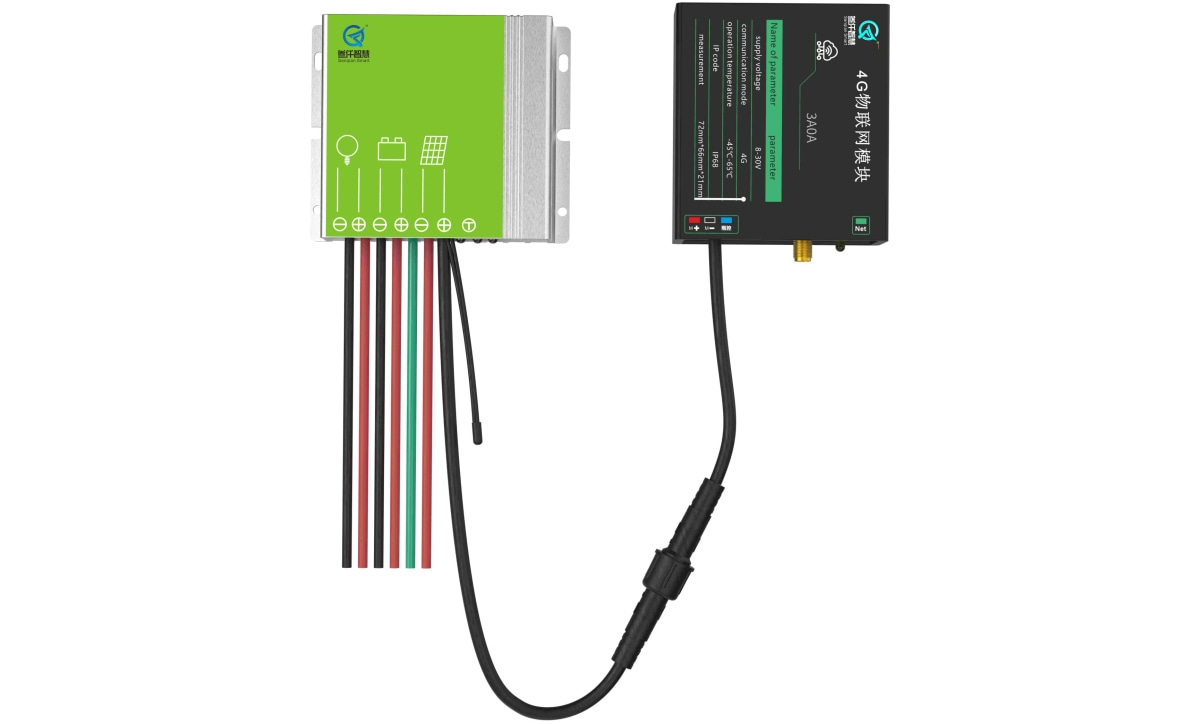

基本介紹： SVIP-3A0A是一款可以適配路燈燈具控制器的通信模塊，該模塊具備4G-Cat.1通信功能，可以遠程連接云端的服務器，同時模塊具備RS485及RS232串口通信，可以完成對路燈燈具的參數和狀態的下發與讀取如電壓和電流數據顯示。

產品特點：

l     Cat1.無線通信

l   適配12V/24V 兩種電壓輸入

l    可以通過紅外通信，控制國內大部分主流電源控制器

l   電腦端界面和手機端微信小程序遠程控制與信息讀取

l   可以遠程開關負載，調節負載的功率

l   讀取控制器內部的負載/電壓/電流/功率

l   故障告警，負載故障告警

l   遠程下發和讀取多個或者單個控制器的參數

l   模塊具備基站定位功能

l   支持遠程升級固件

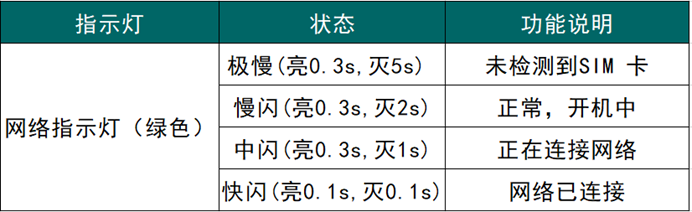

狀態指示：

系統架構：

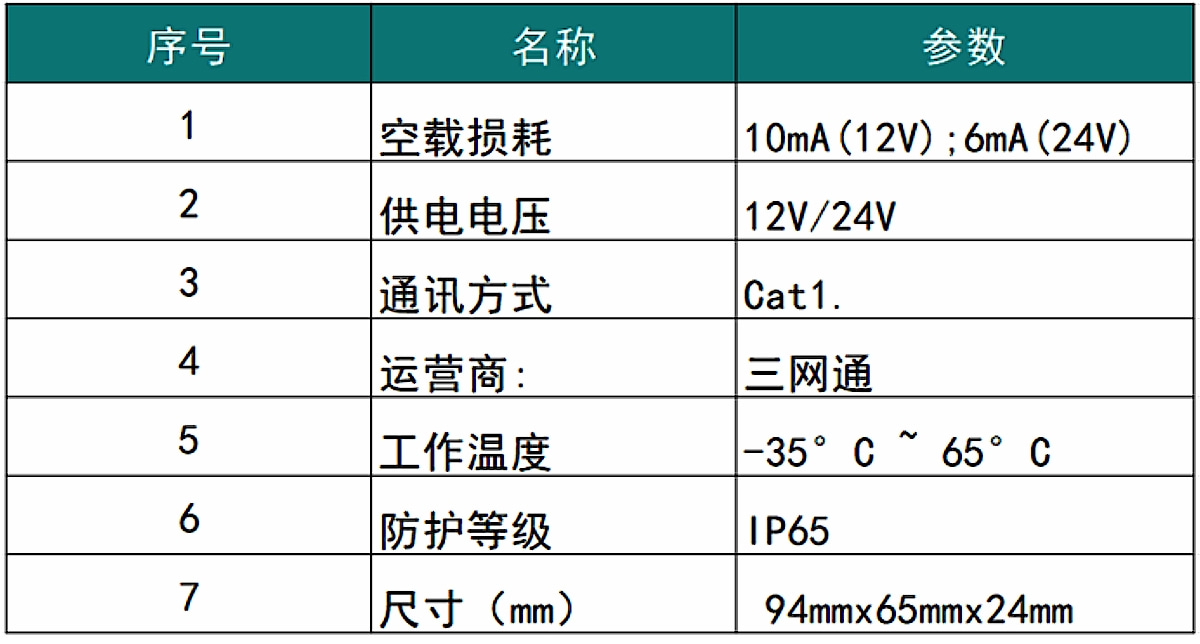

SVIP-3A0A 智能路燈控制器設備相關功能參數：

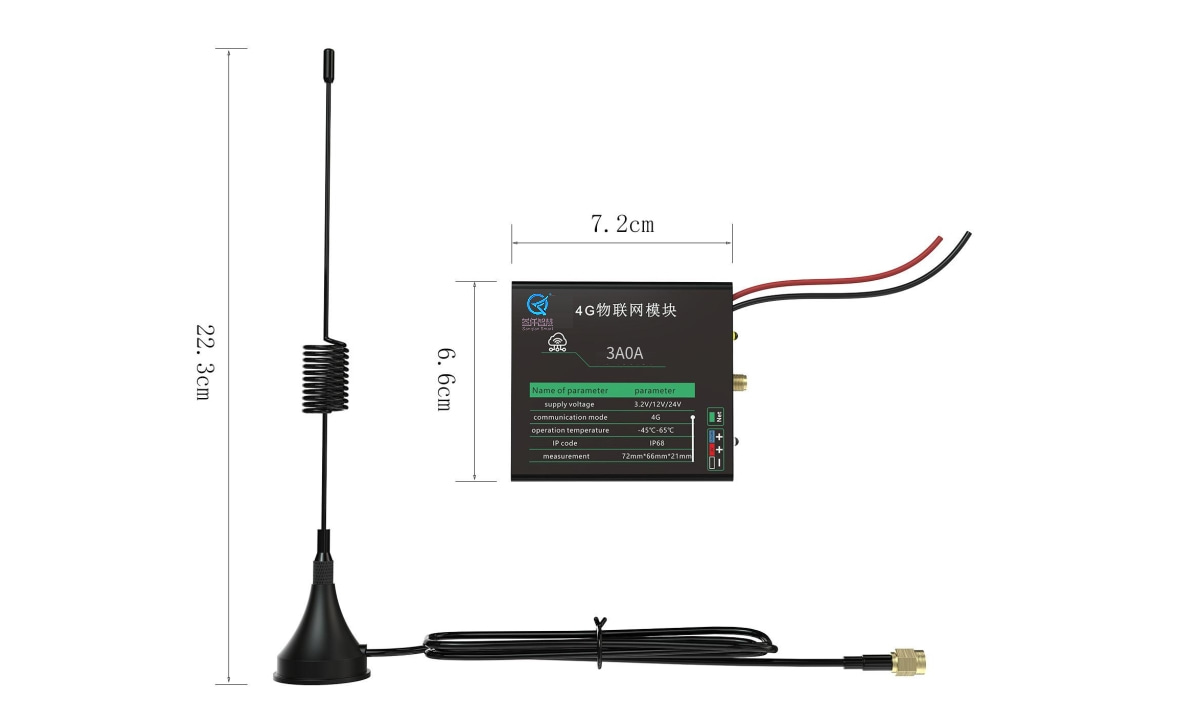

SVIP-3A0A智能路燈控制器的開孔尺寸：
長寬高=65mm*94mm*24mm

接線方式：

    為了安全，請按照負載、蓄電池、光電池的接線順序進行接線。

*天線應該避免與金屬（含帶屏蔽功能物品）直接碰接等情況發生，不能放在完全密閉的鐵容器里。另外安裝時應該固定牢靠，并避免線路的劃傷和絕緣損壞。

a) 連接負載

此時控制器還沒有開始工作，連接完成后控制器沒有反應。

b) 連接蓄電池

連接蓄電池之前，確保蓄電池電壓高于9V 以啟動控制器。若系統是24V 的，確保蓄電池電壓不低于18V。蓄電池連接完成后，控制器將啟動開始工作。

c) 連接光電池板

控制器也能夠適用 12V 或者 24V 標準規格的太陽能組件，也

可以適用開路電壓不超過規定的最大輸入電壓的太陽能電池組件。

太陽能組件的最大功率點電壓要不低于蓄電池電壓。

d) 控制器與模塊之間通過RJ12 跳線連接，即可完成通信與供

電，無需另外供電。

e) 連接天線

將天線固定在外殼上，通過天線延長線連接一體機。
