基本介紹：SVIP-3A06 RS485單燈控制器是專為隧道照明、大型場館照明、室內智能照明等應用場景設計的控制模塊，可實現單燈經緯、時控、定時控、手動控等多種控制管理模式支持調光功能，可根據需要按需照明，控制模塊采用485信號進行數據傳輸，可實現后系統管理平臺軟件對單燈的管理，控制器自動檢測單燈的工作狀態，路燈工作出現異常后及時上報告警，可將路燈系統的故障精確到點。

產品特點：

l  485通訊方式，具備上電自動排址功能；

l  工作電壓：85～260VAC；

l  工作溫度：-40℃～+85℃；

l  具有遠程開關功能，內部最大16A繼電器輸出；

l  具備0-10V、PWM調光輸出接口；

l  具備電流、電壓、功率、功率因素、電能、燈具亮度遠程讀取功能；

l  具備電能累計，遠程清除功能；

l  具備燈具故障檢測功能；

l  具備故障信息主動上報功能；

l  具備防雷功能；

l  具備校時功能；配套使用網關可以為RS485總線上的控制器自動同步時間，支持北斗、GPS、基站同步時間；

l  防護等級：IP67；

l  具備遠程升級功能，支持配套網關以太網升級固件、SD卡升級固件等；

l  支持32條策略本地存儲功能；

l  具備單燈設備故障不影響亮燈功能，并保證燈具工作在100%功率狀態；

l  過壓、欠壓、過流保護功能；

系統架構：
以智慧隧道照明控制應用場景舉例，如圖所示

接線示意圖：

注意事項：

l  請專業安裝人員進行現場安裝

l  存儲環境：避免潮濕、積水環境

l  請勿安裝在具有長期高溫的環境中，以免影響使用壽命

l  搬運：嚴禁高空墜落以及過多堆積

l  安裝時，請做好接線端的絕緣處理；調光信號輸出線與驅動電源相接時注意極性，請勿接反

l  調光信號輸出線與交流輸出線請勿接錯

l  基本參數

工作電壓：85~260Vac

內部最大16A繼電器輸出

靜態功耗：≤3W

尺寸：L*W*H 156*65*46.5mm

重量：0.5kg

l  數據讀取說明

電壓檢測范圍：85V-260VAC

電流檢測范圍：0-2A

數據檢測精度：≤1%（在100-260Vac）

電能統計：累計計數

l  調光說明

調光方式：PWM 調光、0-10V 調光

（說明：預設 100%，0~100%連續可調）

l  具備防雷功能

l  防水等級：IP67

l  其他功能

故障信息上報方式：主動上報、查詢上報

報警信息：燈具故障、電源故障、具備有功功率計算和功率因素計算功能

l  工作環境

工作溫度：-40～+85℃

環境相對濕度：<95%

l  適用范圍：隧道照明、市區隧道照明等

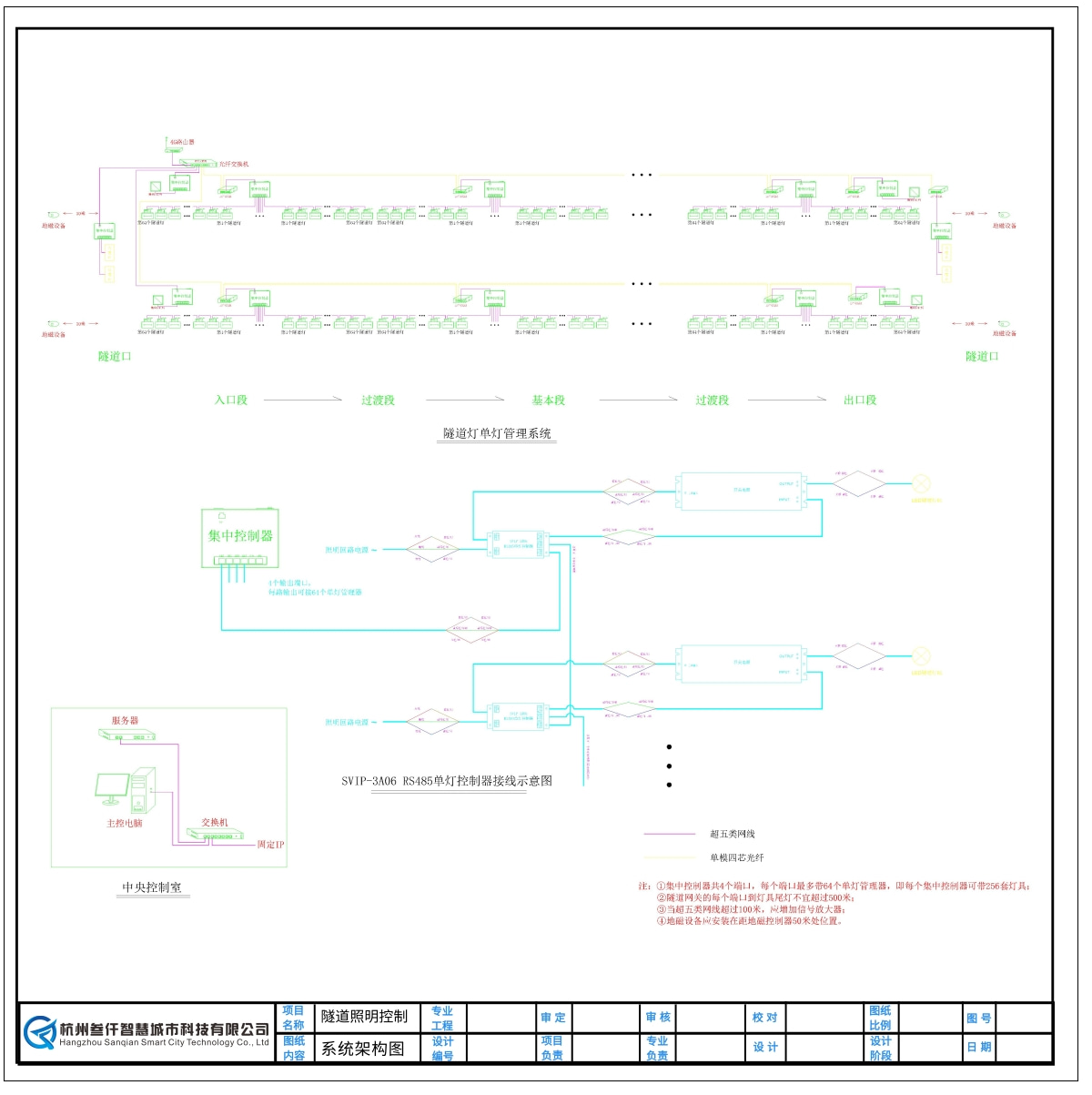

SVIP-3A06 RS485單燈控制器應用于隧道照明控制系統圖：
