基本介紹：
           SVIP-3A07 NB-iOT單燈控制器單燈控制器專為單體路燈設計的控制模塊，可實現單燈經緯時控，定時控，手動控等多種控制管理模式控制模塊支持路燈調光功能，可根據需要按需照明，控制模塊采用 NB-iot 信號進行數據傳輸，可實現控制平臺系統軟件對單燈的遠程管理，控制器自動檢測單燈的工作狀態，路燈工作出現異常后及時上報告警，可將路燈系統的故障精確到故障點。

產品特點：

NB-IoT無線通訊方式；

標準 NEMA 接口；

標準旋扣式 NEMA 5Pin 接口；

可靠的數字調光輸出接口（可定制 0-10V/PWM 調光方式）；

具備電流、電壓、功率、功率因素，電能遠程讀取功能；

具備電能累計，遠程清除功能；

具備故障信息主動上報功能；

防水等級：IP67；

系統架構：

         基于 SVIP-3A07 NB-iOT單燈控制器的智慧城市道路照明大數據系統依據海量設備接入，大數據計算，具備高擴展性和高安全性原則，使用互聯網及物聯網業內最先進并且可靠的技術，搭建高可用的大數據系統。系統主要分為接入?yún)^(qū)、核心服務區、基礎服務區、應用子系統區、中間件服務器區及大數據服務區。各系統區可分屬不同的子網，子網之間通過路由器進行訪問，通過設置防火墻策略，只開通最小的訪問權限，保證最大的網絡安全。本系統可根據需求靈活部署，可進行最小化部署、典型部署和大規模部署。

典型部署方式下的性能

支持的設備數量：100萬+

每秒處理業務：100萬+TPS/S

大數據層并發寫入100萬+/s

實時響應時間< 900毫秒（RTB）

日處理數據10億條+

數據處理準確率在99%以上

若需要支持更多的設備接入和更高級別的數據處理能力，可對服務器集群進行橫向擴充，以滿足大規模設備的應用和接入。

注意事項：

l  請專業安裝人員進行現場安裝

l  存儲環境：避免潮濕、積水環境

l  請勿安裝在具有長期高溫的環境中，以免影響使用壽命

l  搬運：嚴禁高空墜落以及過多堆積

l  安裝時，請做好接線端的絕緣處理；調光信號輸出線與驅動電源相接時注意極性，請勿接反

l  調光信號輸出線與交流輸出線請勿接錯

SVIP-3A07 NB-iOT單燈控制器技術參數：

l  具備防雷功能

l  防水等級：IP67

l  基本參數

工作電壓：85~440Vac

工作電流：0~16A

靜態功耗：<2W

尺寸：L*W*H 156*60*40mm

重量：0.5kg

l  通訊功能

通訊方式：NB-iot

信號接收靈敏度：-117dBm/-107.5dBm（B8）

頻點范圍：902MHz~928MHz

通訊速率：200Kbps

l  數據讀取說明

電壓檢測范圍：85V-440VAC

電流檢測范圍：0-2A

數據檢測精度：≤3%（在100-260Vac）

電能統計：累計計數

l  調光說明

調光方式：PWM 調光、0-10V 調光、數字調光接口（說明：預設 100%，0~100%連續可調）

l  其他功能

故障信息上報方式：主動上報、查詢上報

報警信息：燈具故障、電源故障 具備有功功率計算和功率因素計算功能

l  工作環境

工作溫度：-40～+85℃

環境相對濕度：<95%

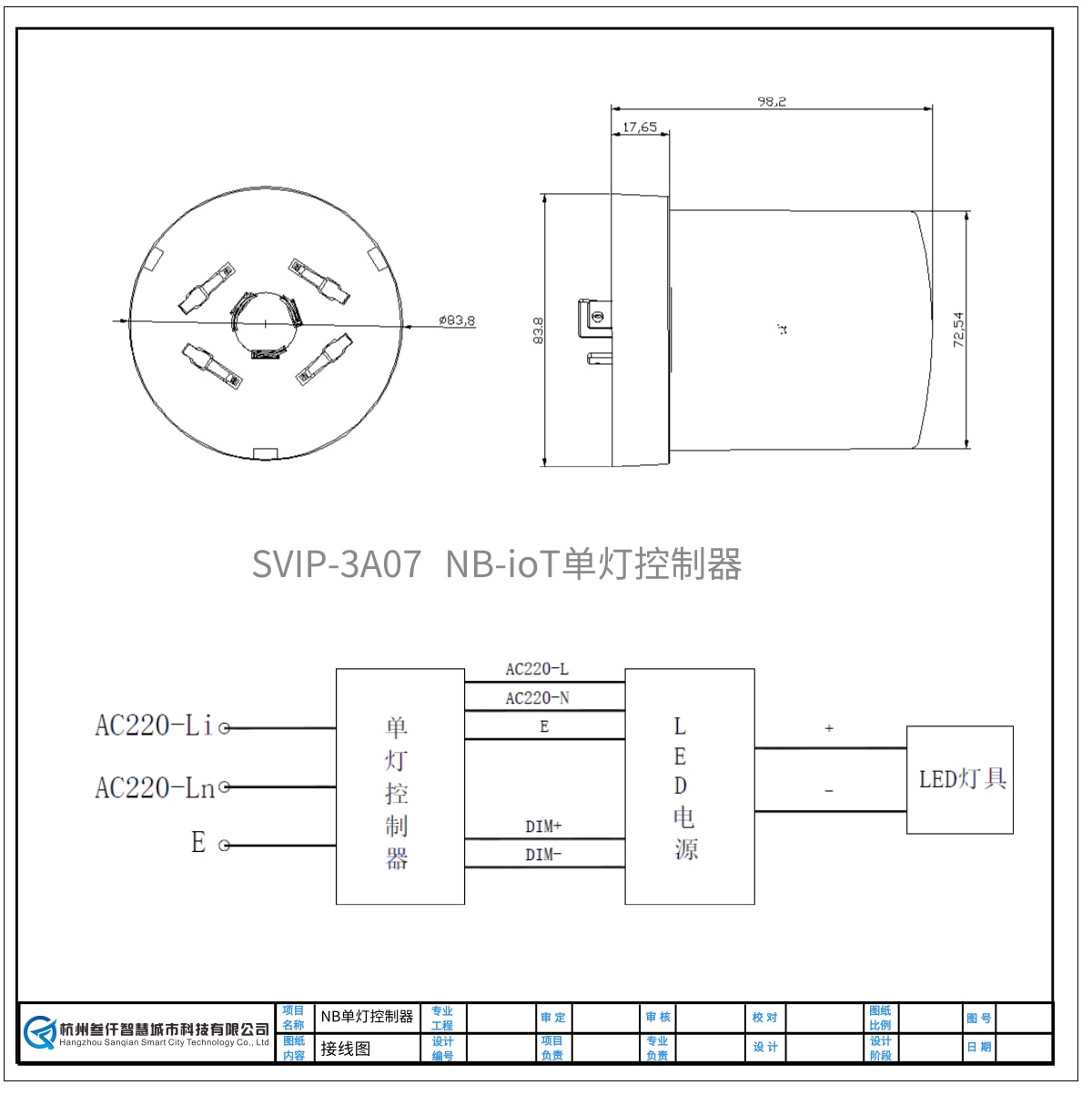

 SVIP-3A07 NB-iOT單燈控制器設備開孔尺寸及接線示意圖：
