一、工程概況及改造前現狀
湖濱步行街區范圍:北至慶春路,南至解百新元華,東至延安路,西至湖濱路,包括長生路、學士路、平海路、郵電路等部分路段,占地面積41萬平方米。本項目處于杭州市湖濱商圈核心地帶,主要服務西湖景區游客,周邊人流量大。沿線建筑大部分已做夜景效果,燈光光色以3000K-4000K光色為主,平海路以南建筑立面夜景效果較為完善,但部分建筑由于燈光設置損壞及亮化燈具年代久遠,造成建筑無光或效果表現不佳,道路部分區域燈具或由于損壞無法點亮,破壞了街道空間的整體性。但由于區域內部分建筑缺少燈光,廣告招牌雜亂,造成道路局部區域斷亮,無法表現良好的夜景效果,影響到了步行街的整體夜景亮化品質。道路照度數據進行現場隨機檢測,整體平均照度處于25-45Lux區間,明暗反差較大。
平海路以南建筑立面夜景效果較為完善。此類建筑及空間后期可保留現有照明效果。北面部分建筑由于燈光設置損壞及亮化燈具年代久遠,造成建筑無光或效果表現不佳,道路部分區域燈具或由于損壞無法點亮,破壞了街道空間的整體性。此類建筑及空間需經燈具修補恢復原有燈光效果。部分建筑缺少燈光,廣告招牌雜亂,使用跑馬燈等多彩燈光,造成道路局部區域斷亮,無法表現良好的夜景效果。此類建筑后期需重新考慮夜景燈光效果。
二、夜景現狀存在問題
東坡路原先作為通車道路,道路照度以滿足車輛通過為主,采用常規鈉燈光源路燈,道路照度功能性照明明暗反差較大,燈光品質欠佳。建筑燈光手法單一,缺少地方特色。未來作為商業步行街打造,商業燈光缺少管控,影響整體道路的夜景品質,智慧控制技術能力弱。
三、設計難點及解決方案
A、難點1
商業步行街更加注重游客的環境舒適度,近人尺度燈光對需避免眩光問題根據《JGJT163-2008城市夜景照明設計規范》第7.0.3條第3點,應將照明的光線嚴格控制在被照區域內,限制燈具產生的干擾光,超出被照區域內的溢散光不應超過15%;
B、難點2
店招店牌、LED屏盡可能避免出現快速閃爍、快速變色、超亮光等動態效果,根據《JGJT163-2008城市夜景照明設計規范》第7.0.3條第4點,應合理設置夜景照明運行時段,及時關閉部分或全部夜景照明、廣告照明和非重要景觀區高層建筑的內透光照明;
C、難點3
根據《CJJ45-2015城市道路照明設計標準》第5.1.4條對照明標準值要求,本次商業步行街屬于高亮度環境區(E4區),建筑物飾面材料為淺色、白色石材等構成,照度維持值為150~200(Lx),本次設計合理控制游客活動區域地面的光照舒適性,包括色溫的統一、照度的均勻度,尊重現實需求,所以建議地面平均照度維持在30-45Lx;
D、難點4
通過選用光效較高的LED光源燈具,傳統LED燈具經過設計長期測的數據發現,普遍的流明值是20Lx/W,本案選用高光效LED燈具不低于40Lx/W的標準,在達到照明效果的同時大大降低了能耗;
E、難點5
步行街區商業氛圍濃郁,人流量集中,中小型演出較為頻繁,燈光需要根據不同的訴求配合商業引導節日氛圍,根據《城市夜景照明設計規范》JGJT163-2008要求,宜采用光控、時控、程控和智能控制方式,并應具備手動控制功能;宜根據使用情況設置平日、節假日、重大節日燈不同的開燈控制模式。
四、項目實踐過程中的融合創新
1、多功能需求與智慧路燈的融合
本次改造中智慧路燈桿的改造整合了智慧監控實現無死角全覆蓋、人臉識別實施統計區域內人流數量提前疏導、公共廣播定點喊話、公益信息發布、一鍵求助等多項創新技術,實現了整個區域內的全面智慧管理。通過智慧路燈軟件對智慧路燈垂直管理平臺,將智慧照明系統、信息發布系統、公共廣播系統、緊急呼叫系統及其它系統等各個子系統進行統一接入智慧路燈管理平臺,統一的入口,統一的標準,利用統一的視角進行智能管理,提高數據采集、分析的準確性和高效性,提高城市管理效率,全面推進了智慧城市建設的發展速度。
2、燈光效果與載體的融合
銀杏樹底部是1800mm*1800mm的樹池,樹經均在360mm。當嘗試采用地埋燈時會對植物根系造成傷害且眩光嚴重,還會帶來行人絆倒或觸電隱患,銀杏樹枝屬于單軸分枝類型樹木,使得燈具不適合上樹安裝,并且行人能夠伸手觸碰的區域安裝燈具都會有安全隱患,既不能影響植物生長又要確保行人安全,難度較大。采用4mm厚度不銹鋼板定制燈架,封閉嵌體內上端用于放置120W LED四通道全彩環形投光燈,腔體下端用于隱藏信號放大器,并通過RVV2*4電纜及超五類八芯雙絞網線引至燈架底部,電源與150W防水開關電源相連,網線與控制器端相連進行聯動變色。
加入霧森系統,將D10型不銹鋼高壓管外敷仿真樹藤的形式通過棕絲繩捆綁上樹,在3.5米至5米處均布10個霧森噴頭。通過兩臺4KW的一體式霧森系統,采用微電腦控制水位,高水位階段會自動切斷補水,中、低水位階段會自動補水,缺水階段會自動切斷電機電源,有效的保證了整套系統正常穩定高效的運行。這套燈架集成系統及解決了安裝受限問題,也保護了銀杏樹,同時兼顧美觀和行人安全。騎樓的墻門高約為8.5米至10米,墻門的徑深為100mm*100mm的方型空間,傳統的燈具發光面暴露,易形成眩光影響道路品質,且燈具長時間暴露容易產生老化泛黃,反而影響建筑效果,所以燈具需要特殊的眩光處理方式和安全性能考慮。
本設計利用漫反射原理,燈具采用“面壁式”出光,壓鑄鋁蓋板遮掩燈具的腔體,外殼做防建筑色噴涂,見光不見燈。采用1.5mm厚壓鑄鋁板定制特色門框燈,通過多次試驗,采取與墻體45°夾角出光面更為均勻,鋁蓋板與墻體預留20mm間距,通過漫反射將燈光浸透出來。燈具采用DC24低壓安全供電,燈具管線隱藏于發光面后,做到燈具、管線一體化,燈具開關電源隱蔽與騎樓內空間頂部安裝,利用原有燈具格柵網等巧妙隱藏,合理的把控?zé)艟叩碾妷航?,保證燈具的穩定性。
3、綠色、節能、安全、智能
選用安全穩定、環保節能LED燈具近1500套,能耗約為239.158KW,光源的顯色指數(Ra)不低于85,同類光源的色容差不大于5SDCM,光源的色溫也選擇中或低色溫光源;本次將照明的光線嚴格控制在被照區域內,根據燈具的出光方式,特色外型等限制了燈具產生的干擾管,嚴格控制溢散光不超出被照區域10%內。下表為平均亮度LD實測值。
建筑、景觀照明控制模式通過時控及回路控制方式將開燈方式分為三種:平日模式、節假日模式、重大慶典模式,根據不同時期、時段的需要,決定開燈的數量和區域,智慧路燈方案采用單燈PLC控制模組,可以根據時間、人流等調節燈具的光通量,既建立了切實有效的節能管理機制,又豐富了照明夜景效果。
4、實拍效果

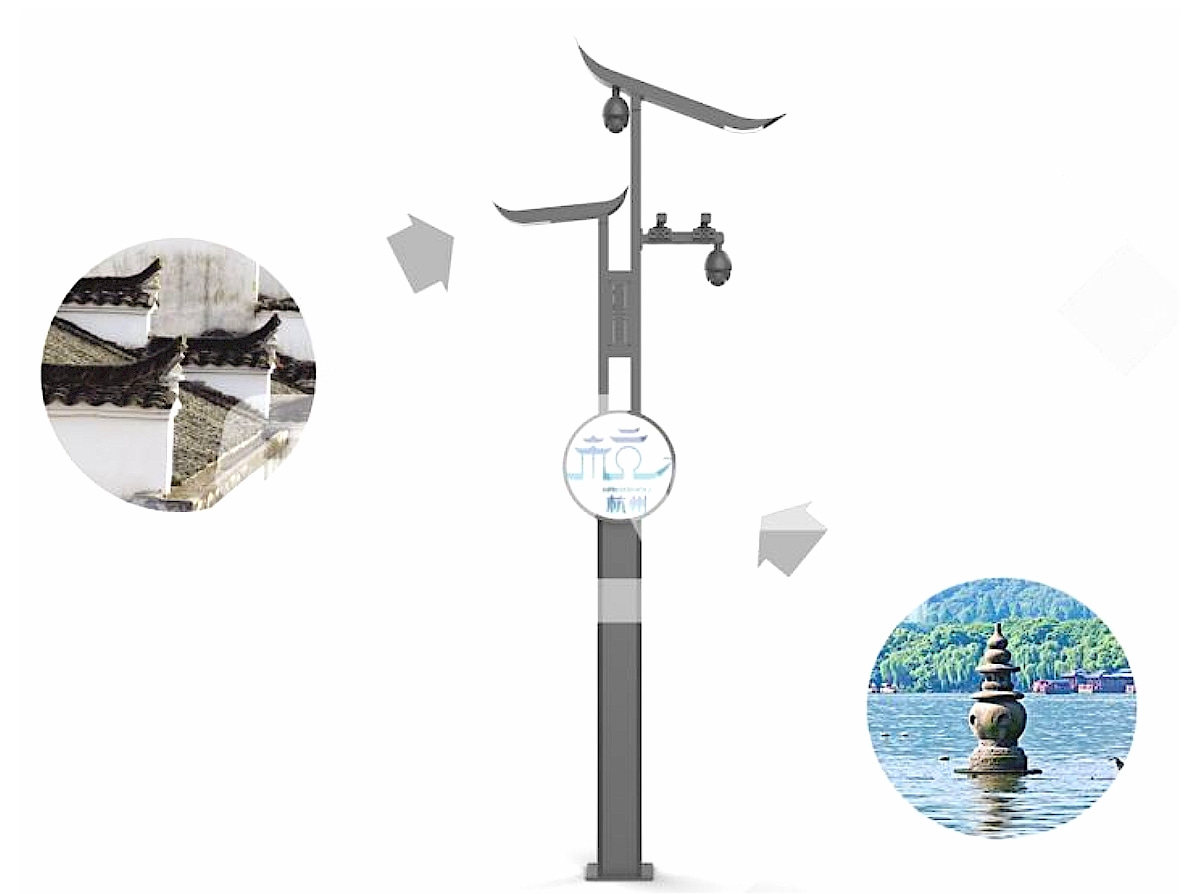

圖丨湖濱步行街智慧路燈
圖丨湖濱步行街智慧路燈
五、結語
商業步行街夜景觀的場景營造需要緊跟時代的潮流。商業步行街的燈光需要在滿足視覺氛圍的情況下,不斷的引入如智慧控制、多功能燈具等新設備新技術,才能更好地服務于步行街的活力業態,促進步行街與周邊片區的有機融合,讓游人更加有獲得感。本文為杭州市湖濱步行街區提升改造工程提出的改造建議,也希望為其他商業步行街的提升改造提供一定的參考。注:此文發表于2021年8月第001期《憬》
